YSM40R超高速模块贴片机
YSM40R超高速模块贴片机
产品详情
/ PRODUCT DETAILS
通过采用新型超高速转塔式贴装头以及高速处理方式的伺服马达等最新技术,实现了世界最高水平的贴装速度。

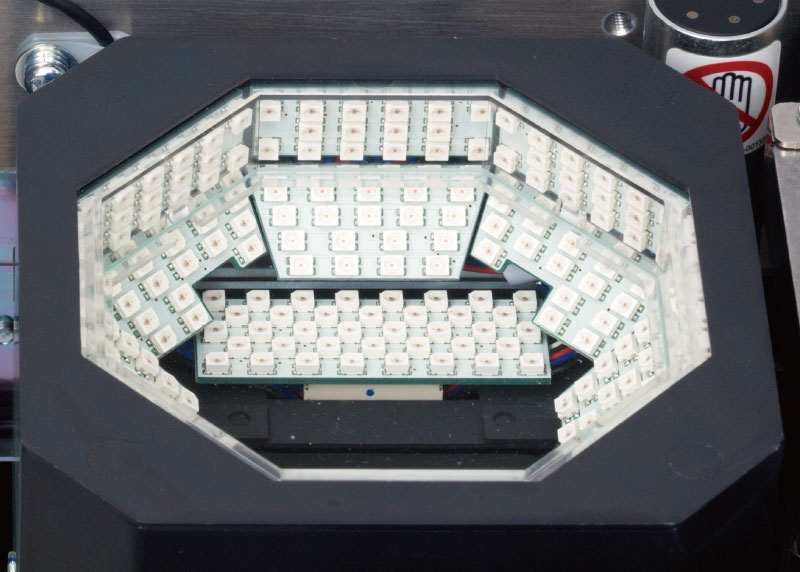

多功能相机系统
多功能相机
该相机系统可实现高速识别和高精度识别。另外,还可配备共面度检查功能以及侧视相机等。
超高速转塔式贴装头
通过减轻贴装头的重量、采用新开发的转子控制技术以及独特的同时拾取技术等,实现了具有革新性的生产率。

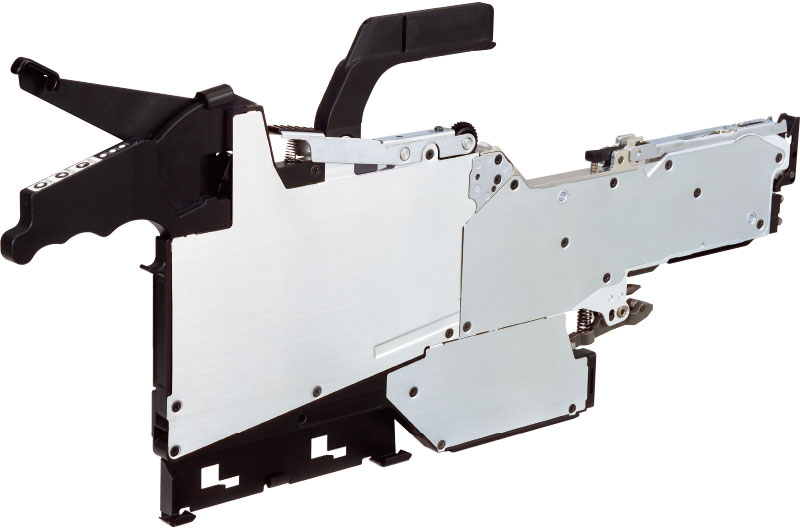

超高速ZS送料器
ZS送料器
这是一种小型轻量的电动送料器。通过采用新型控制方式,实现了超高速动作。
※:关于现存的ZS送料器,可通过软件的版本更新和调试站的调整,升级为高速ZS送料器。

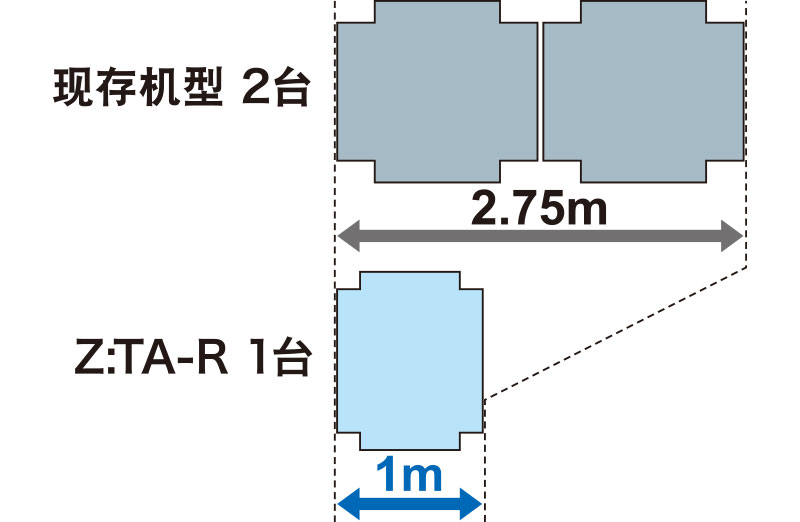

小型化设计
实现了无以伦比的生产线单位长度生产率和面积生产率,可在工厂空间有限的情况下加以高效利用。

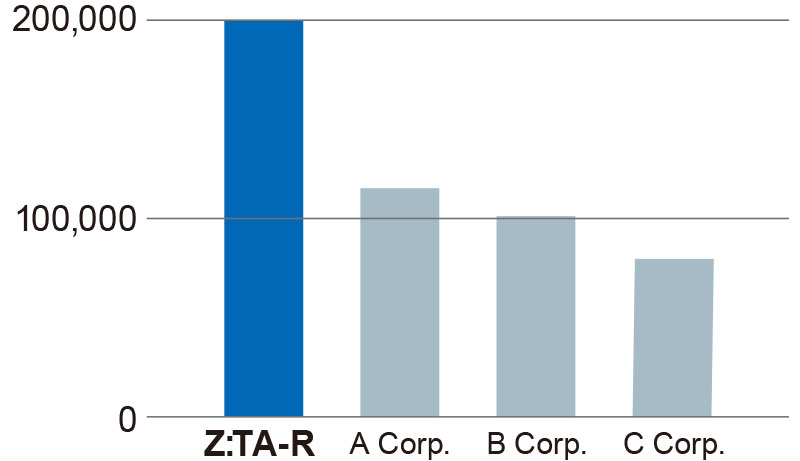

生产线单位长度的生产率(CPH/m)
可灵活支持多种生产形态
2种贴装头规格
由于备有2种贴装头,可根据生产形态进行适当更换。

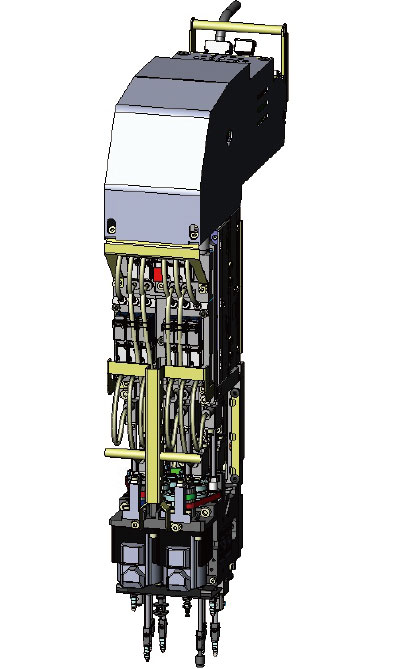

超高速贴装头(RS贴装头)
这是一种超高速型贴装头,可对应0201mm~□6.5mm、高度2mm的元件贴装,实现了绝对占优的生产率。另外,还支持元件的同时拾取。

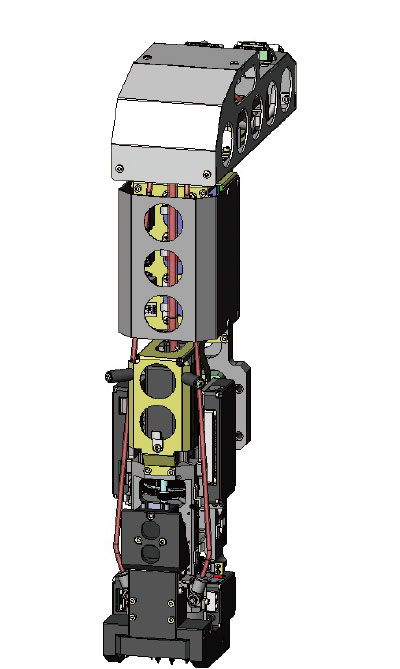

多功能贴装头(MU贴装头)
这是一种多功能型贴装头,可对应03015mm~45×60mm、高度15mm的元件贴装,兼备高速性和通用性。

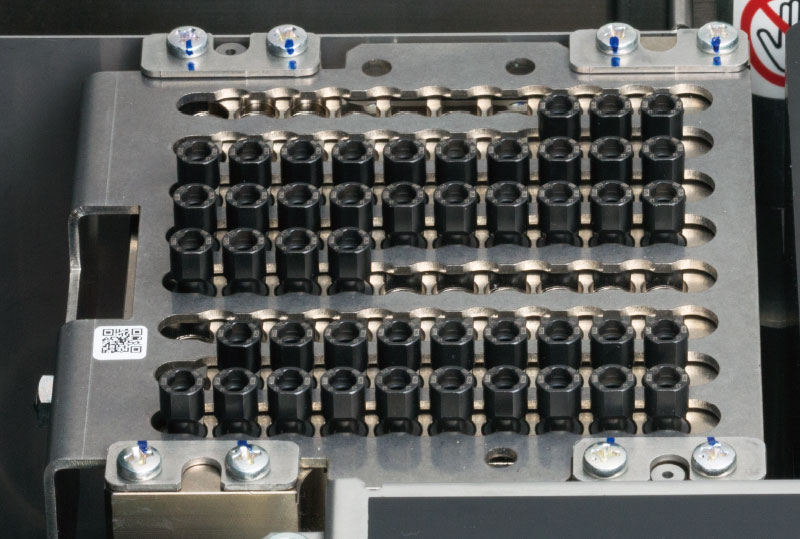

可灵活对应的吸嘴站
ANC组件
可以根据不同的贴装头,更换与之匹配的吸嘴站(ANC)。而且,在用于超高速贴装头时,还支持吸嘴自由配置结构。

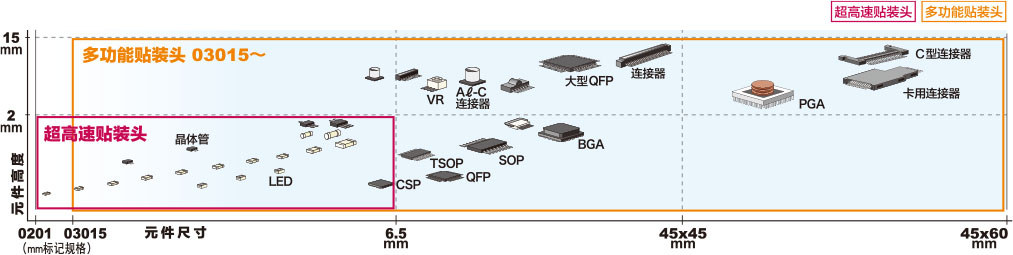

贴装头规格和对应的元件
超高速贴装头从元件尺寸0201mm开始对应。
可对应大型基板贴装的双轨系统
采用了双轨配置系统。从量产性较高的中/小型基板2列平行传送到最大可达L700mm的大型长尺寸基板的传送,均能够对应,发挥出卓越的通用性。

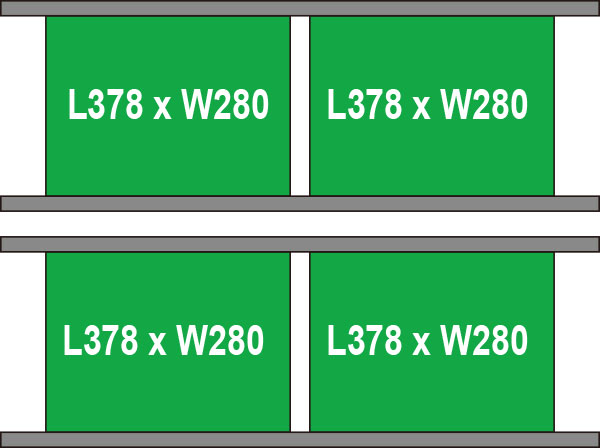

4传送台

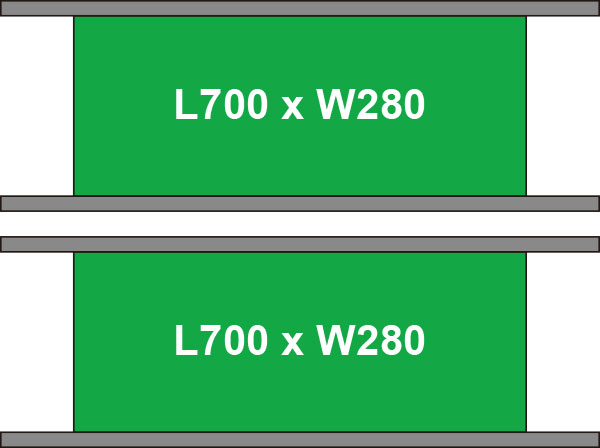

2传送台

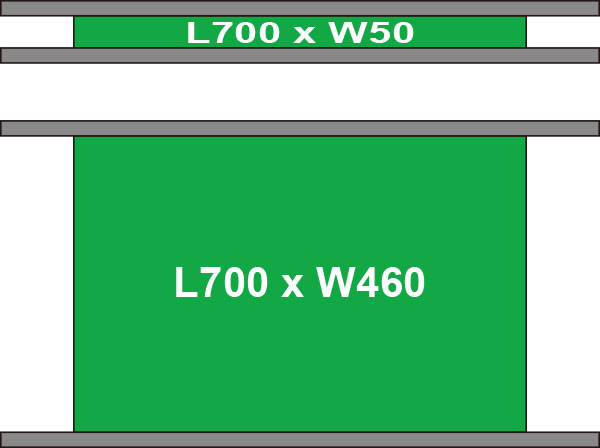

大型基板

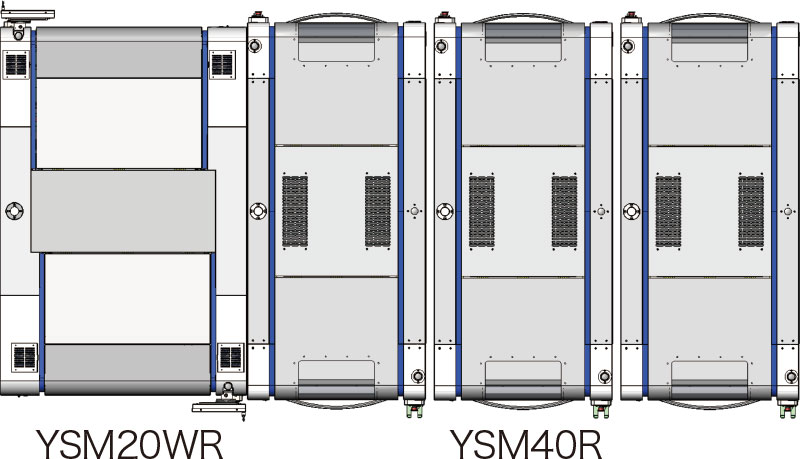

与YSM20WR机型具有极高的亲和性
新开发的YSM20WR机型,可使用传送带与YSM40R进行直接相连。通过与通用性较高的YSM20WR机型进行组合,即可提高生产率,又能够实现灵活的对应性。
支持高品质贴装和高运转率的各种技术

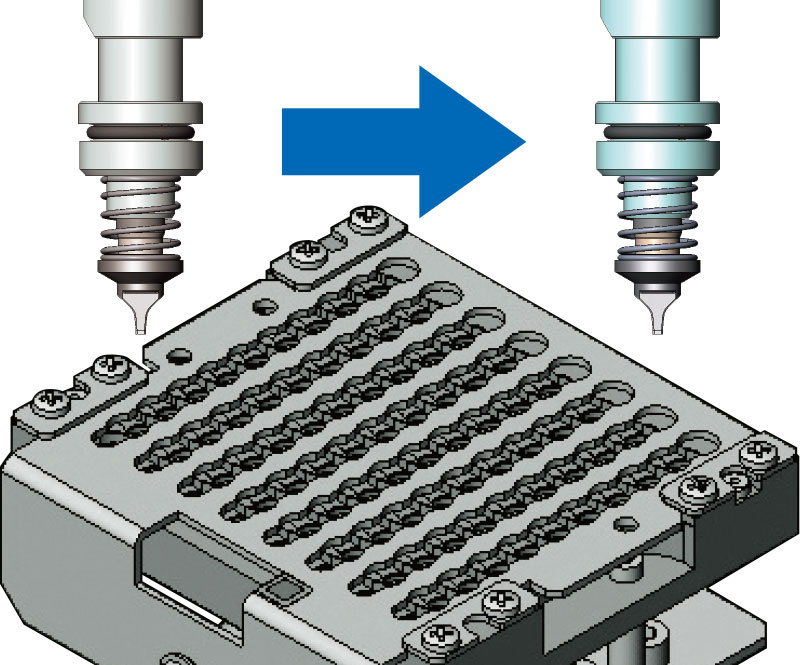

吸嘴保养功能
在生产中可自行对吸嘴的外观、功能等进行诊断,并能够根据状态自动将其更换为备用吸嘴。

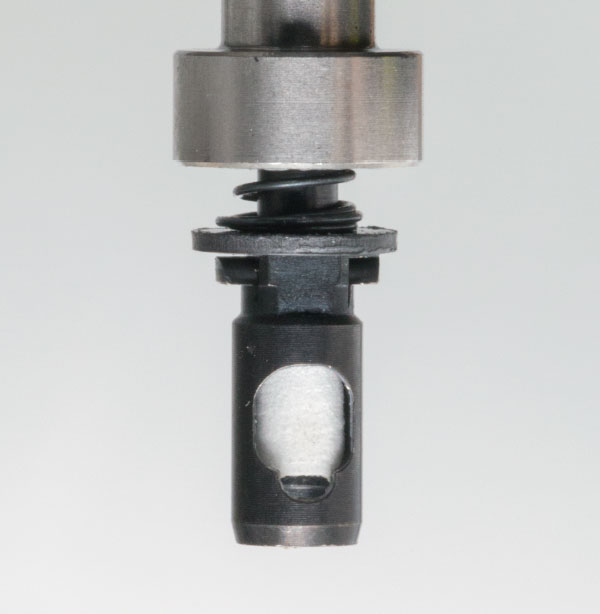

转塔式贴装头前端过滤器
通过装配在轴端的过滤器,可以防止贴装头内部出现污垢,削减维修作业的工时。

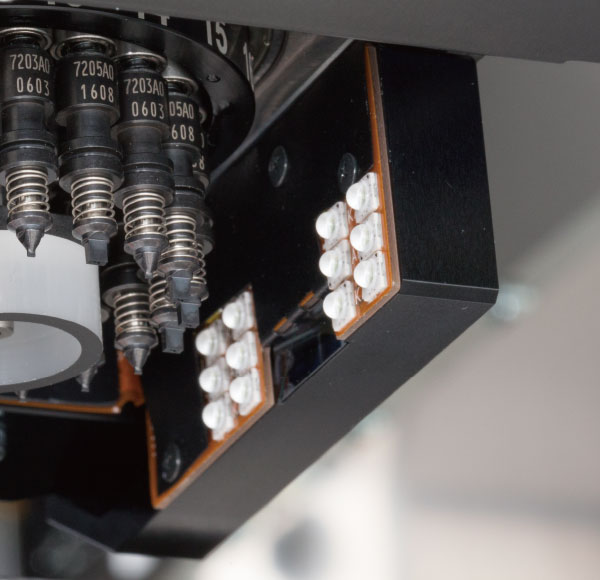

高速侧视相机
可以在吸取后、贴装前、贴装后的3个时间段对元件的持有状态进行无耗时的实时检查。

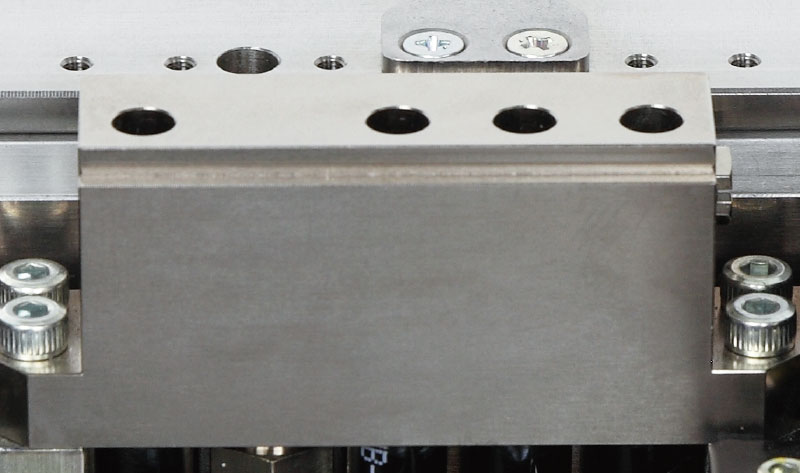

排气站
可自动对吸嘴轴进行自助清洁,削减了维修作业的工时,而且还能够对应0201mm等超小型的元件。
自动识别优化功能
配备有识别数据的自动制作/追踪功能(es-Vision)以及复杂形状元件数据的简便制作功能(智能识别),可以预防元件吸取、识别的错误。
可维持高吸取性的系统
通过采用高性能的真空泵和吸取位置自动补正功能、吸取高度自动示教功能,可自动维持较高的吸取性能。
基本规格
|
4横梁4贴装头规格(YSM40R-4) |
|
对象基板尺寸 |
L700 × W460mm 〜 L50 × W50mm |
|
可贴装的元件 |
超高速(RS)贴装头 |
0201mm※ ~ □6.5mm(高度2.0mm以下)※选购品 |
多功能(MU)贴装头 |
03015mm 〜 45 × 60mm(高度15mm以下) |
|
贴装能力(本公司最佳条件) |
200,000CPH(RS贴装头规格时) |
|
贴装精度 |
±35μm(25μm) |
|
元件品种数 |
RS贴装头80个(最大值、以8mm料带换算) |
|
电源规格 |
三相AC 200/208/220/240/380/400/416V ±10% |
|
供给气源 |
0.45MPa以上、清洁干燥状态 |
|
外形尺寸 |
L1,000 × W2,100 × H1,550mm(突起物除外) |
|
主体重量 |
约2,100kg |
因改良需要,规格及外观可能会有所变更,恕不另行通知。

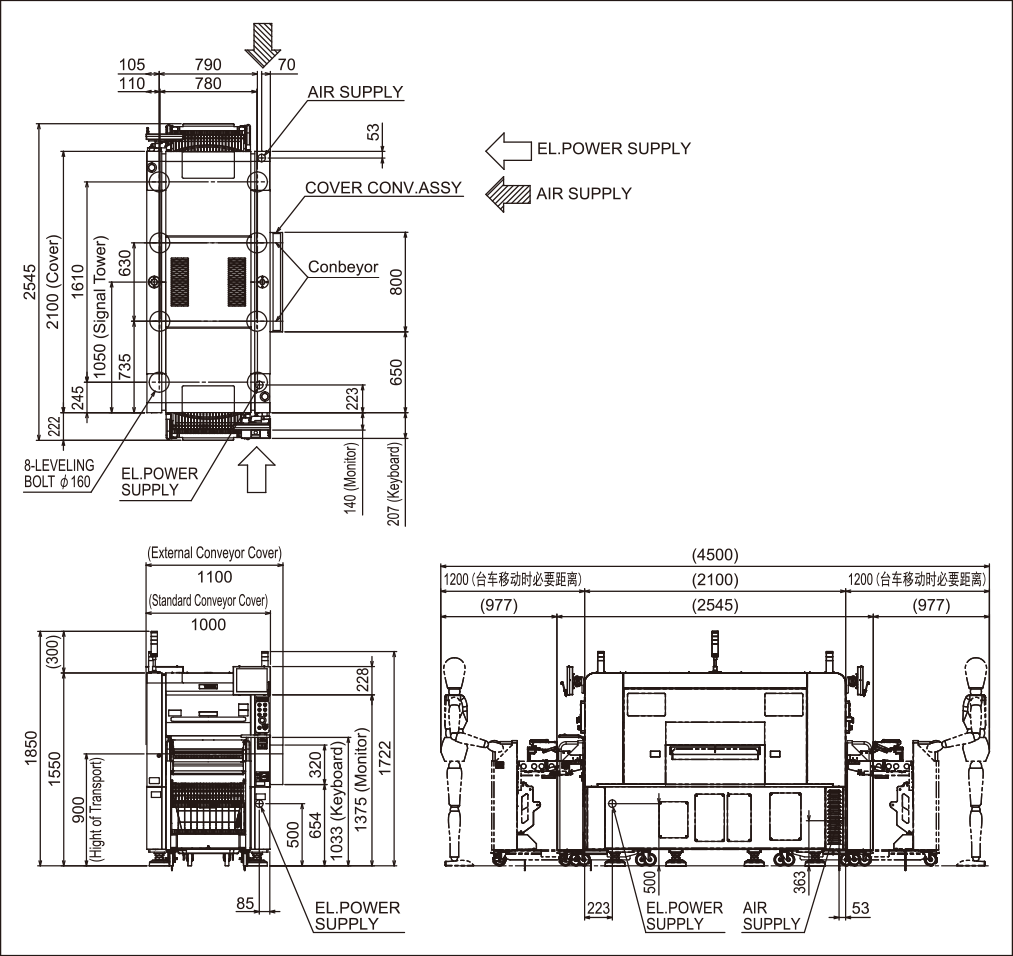

外观尺寸
