YSM20WR高效模块贴片机
YSM20WR高效模块贴片机
产品详情
/ PRODUCT DETAILS

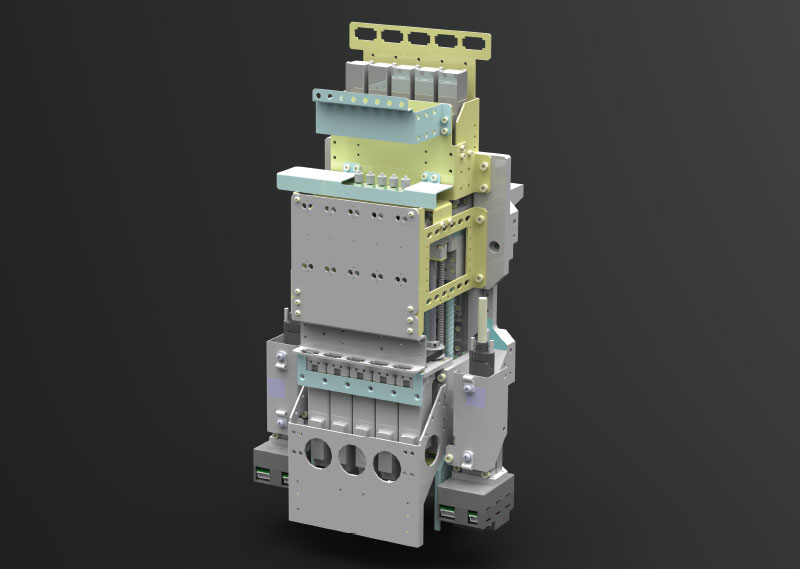

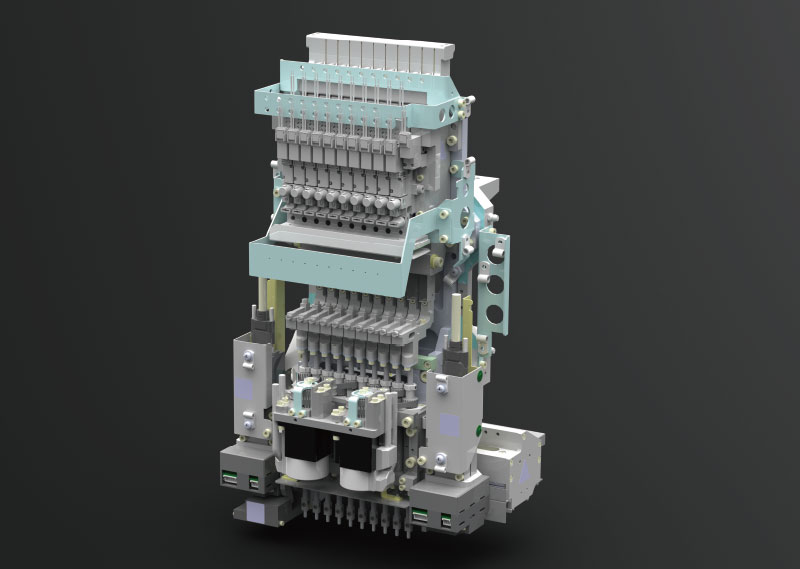

高速通用一体化贴装头
进一步对无需更换贴装头、在维持高速性的状况下可对范围广泛的各种元件进行贴装的“单一贴装头解决方案”进行了改进，备有两种贴装头。使用高速通用贴装头也可对应超小型(0201mm)芯片元件的贴装。
高速通用（HM：High-Speed Multi）贴装头
是一种万能型贴装头，不仅具备高速性，而且还兼备通用性，从0201mm的超小型元件到55×100mm、高度15mm的大型元件均可对应。
异形（FM：Flexible Multi）贴装头
是一种元件对应能力超宽范围型贴装头，支持载荷控制，从03015mm的超小型元件到55×100mm、高度28mm的高型元件及超大型元件均可对应。
实现81,000CPH（本公司最佳条件）的卓越贴装能力
通过对元件吸取到贴装的动作进行改良、加快XY轴的速度，使得贴装速度比以往机型提高了5%，达到81,000CPH。
大幅改进了实际生产对应能力
通过采用新型宽幅扫描相机，将可高速贴装的元件尺寸从□8mm扩大到□12mm，而且通过侧面照明，还可对CSP/BGA等球形电极元件进行高速识别。
两种横梁结构
可根据贴装能力及生产形态，选择双横梁或者单横梁对X轴进行构成，实现了通用平台。
可广泛贴装各种元件，充分体现“Limitless EXpansion（无限扩展）”

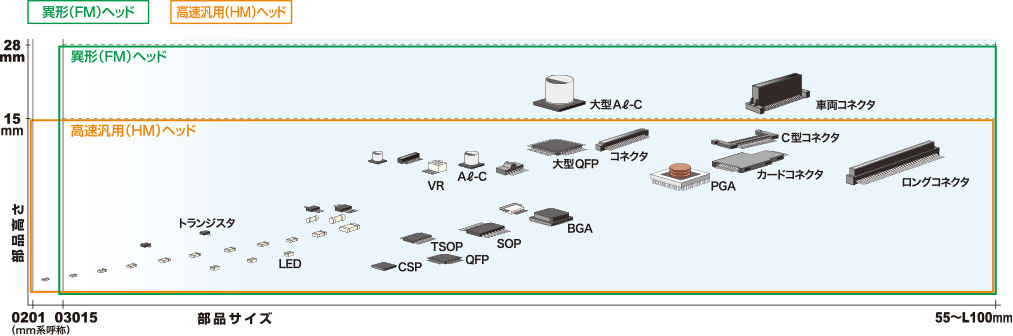

可贴装的元件

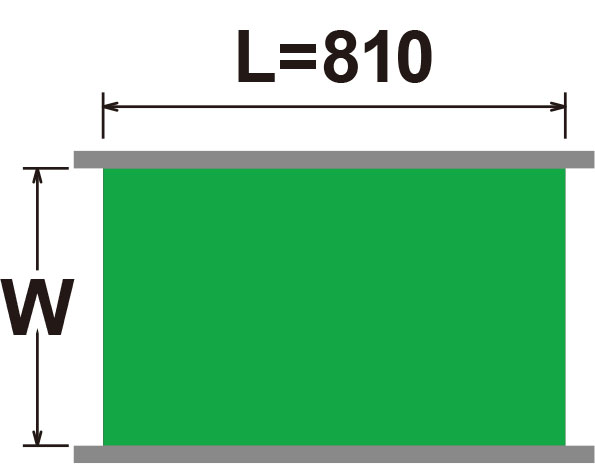

灵活的传送带构成
与Z:TA-R的互连极为简便容易，可根据生产形态，构建最佳的双轨生产线（1～4轨间的传送带距离为630mm规格时）。在单轨机型中，可对应最大基板厚度8.0mm、最大基板重量10kg的超大型基板的贴装。
单轨
W=742

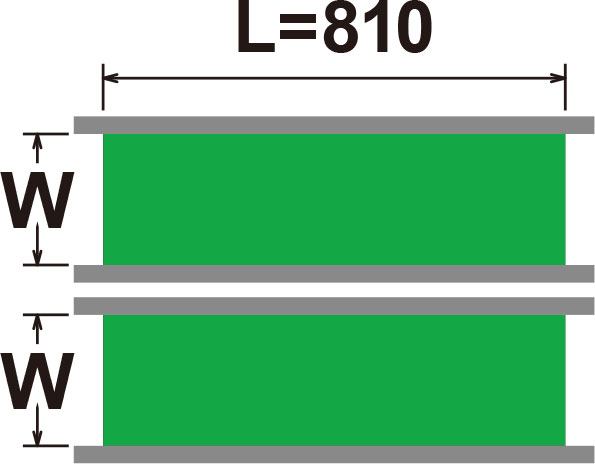

双轨
传送2张
同种基板
W=356

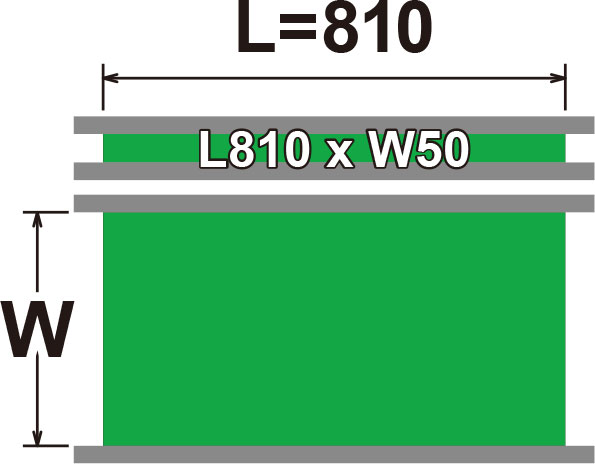

双轨
传送2张
异种基板
W=662
标准配备多种功能，支持高品质的贴装

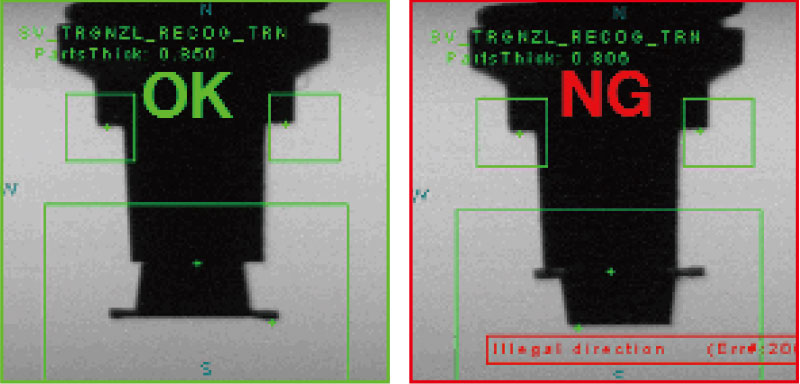

侧视功能
不耽误贴装时间，即可对元件的有无及取料状态进行检测。

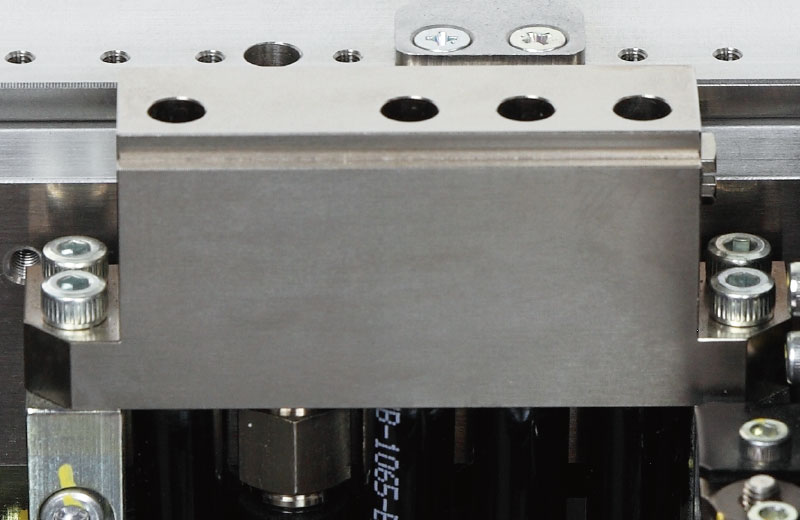

排气站
通过其自动排气清洁功能，可以长时间保持吸嘴的清洁状态。

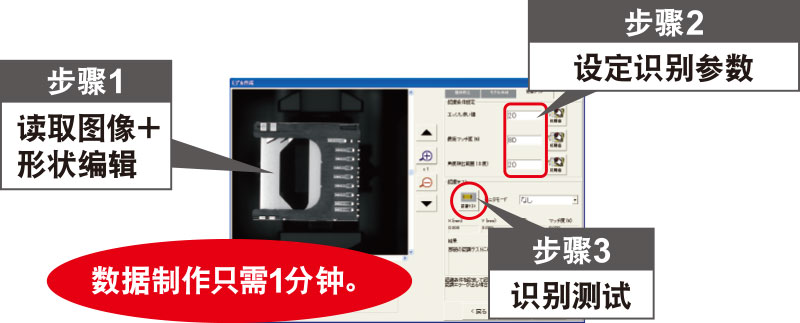

高速智能识别
标准配备有“高速智能识别”功能，可在短时间内制作出特殊形状元件的识别数据，实现了健全性极高的元件识别。
实现高效供料

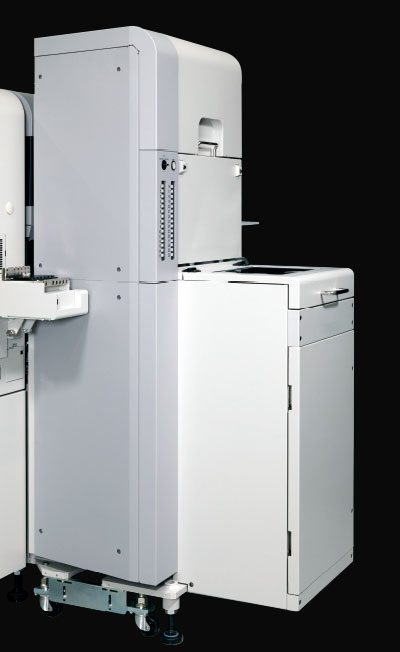

无停机托盘换料ATS装置“sATS30NS”
sATS30NS
该装置是在30层固定型自动更换式托盘送料装置“sATS30”中又追加了新功能，可在保持自动运转的状态下排出空料盘并供给新料盘。通过与被自动排出的空料盘进行交换，安装上新的料盘，只需按下供给按钮，即可将新料盘自动投入到料盘匣仓中，另外，在生产准备时还可以对料盘匣仓进行统一安装。

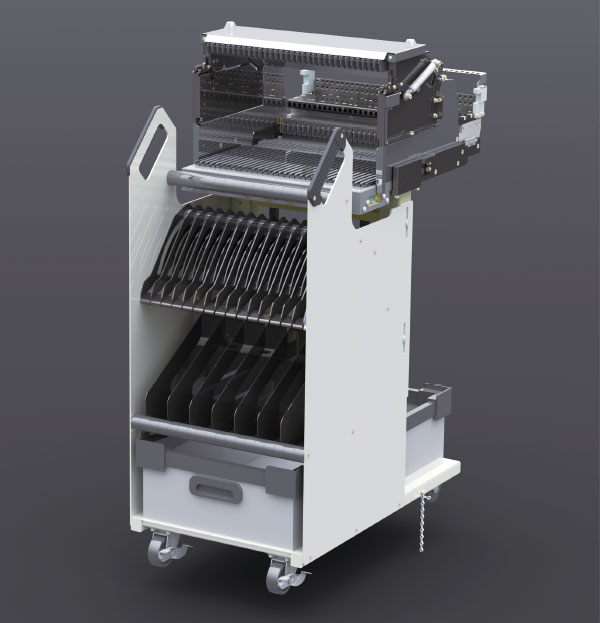

无停机送料器一次性换料系统
在换料台车拆装时的开口部分，设置有吸取部能够开闭的遮板式罩盖。若拆下台车，遮板即可自动关闭，无需停止设备就能够对台车进行更换，提高了贴片机的运转率。

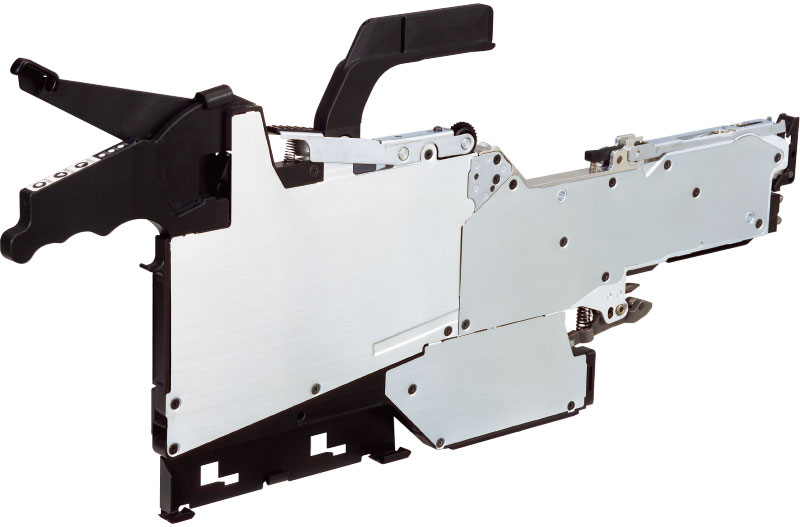

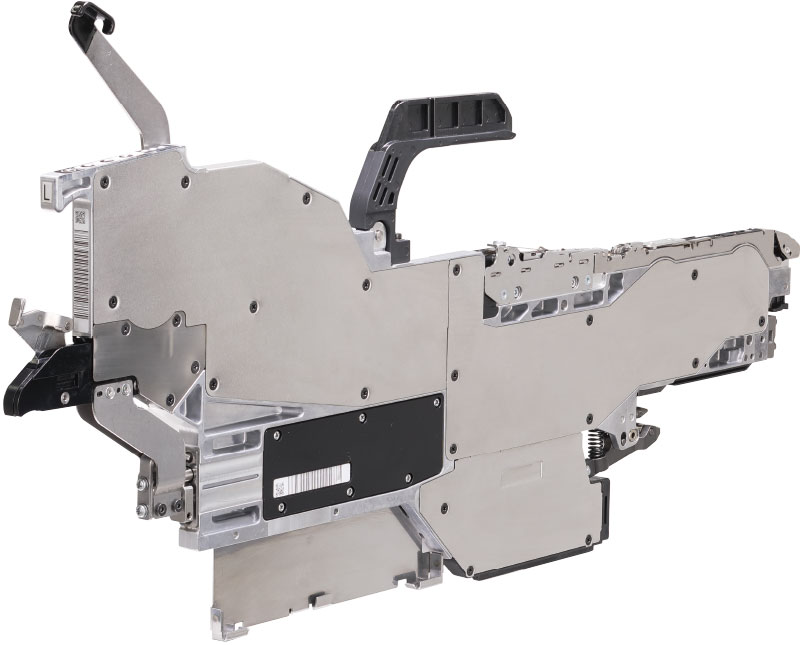

新开发的Auto Loading Feeder
新开发出一种不用停止设备、只需插入料带、就可以补充料带元件的Auto Loading Feeder。采用雅马哈独创的中央开放方式，降低了因绒毛及剥离带电所导致的元件吸取失误。而且，不需要实施端头料带的回收处理作业，使得设备的运转率大幅提高。
ZS送料器
是一种薄型、轻量、小巧的单轨型电动式智能送料器。可以对无停机送料器更换功能的规格进行选择。
基本规格
|
机型 |
YSM20WR |
|
对象基板尺寸 |
单轨机型：L810 × W742mm ～ L50 × W80mm |
|
贴装头/可贴装的元件 |
高速通用（HM）贴装头※1：0201mm ～ W55 × L100mm、高度15mm以下 |
|
贴装能力 |
X轴双梁※1：高速通用（HM）贴装头×2 81,000CPH |
|
贴装精度 |
±0.035mm（±0.025mm）Cpk≧1.0（3σ） 本公司最佳条件（使用评估用标准元件）时 |
|
元件品种数 |
固定板送料器：最多140种（以8mm料带式送料器换算） |
|
电源规格 |
三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
|
供给气源 |
0.45MPa以上、清洁干燥状态 |
|
外形尺寸（突起部除外） |
L1,374 × W2,110 × H1,445mm（仅限主体） |
|
主体重量 |
约2,500kg（仅限主体） |
※1：1～4轨间的传送带距离为787mm规格。
※2：1～4轨间的传送带距离为630mm规格。
※3：关于0201mm元件的贴装，请另行咨询。
因改良需要，规格及外观可能会有所变更，恕不另行通知。

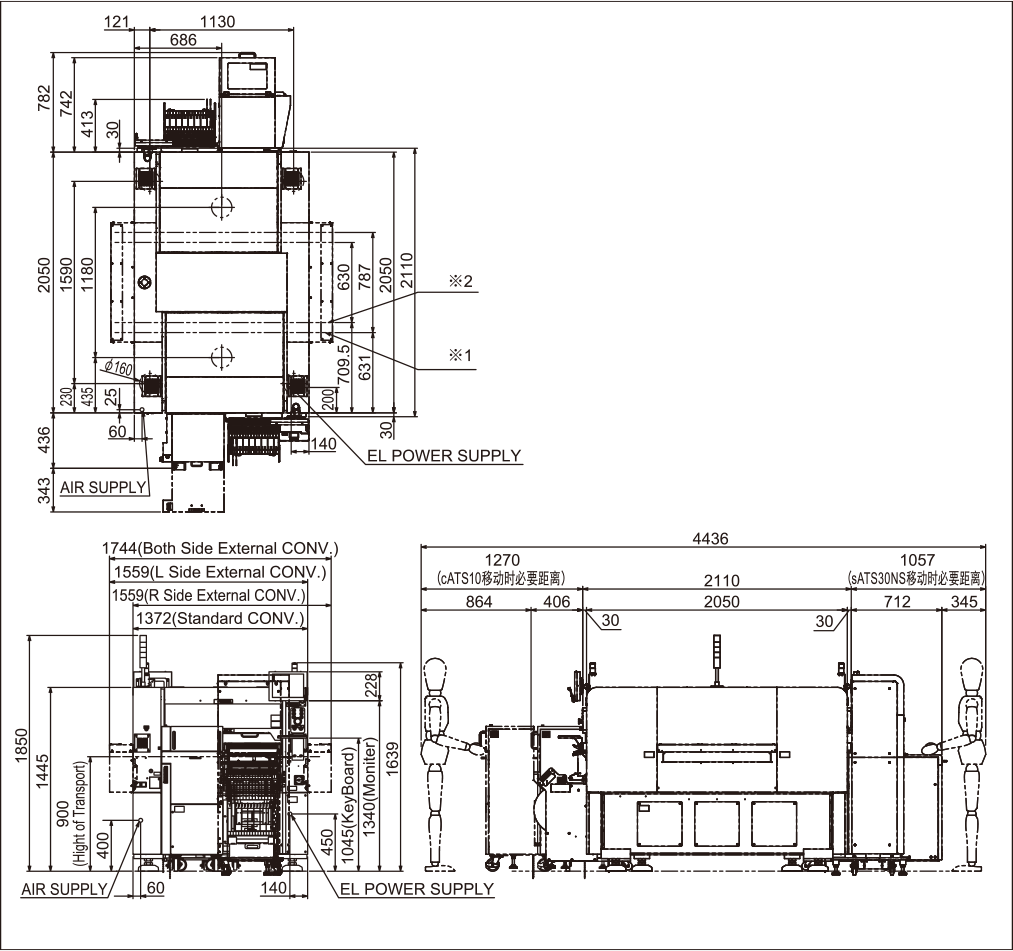

外观尺寸
