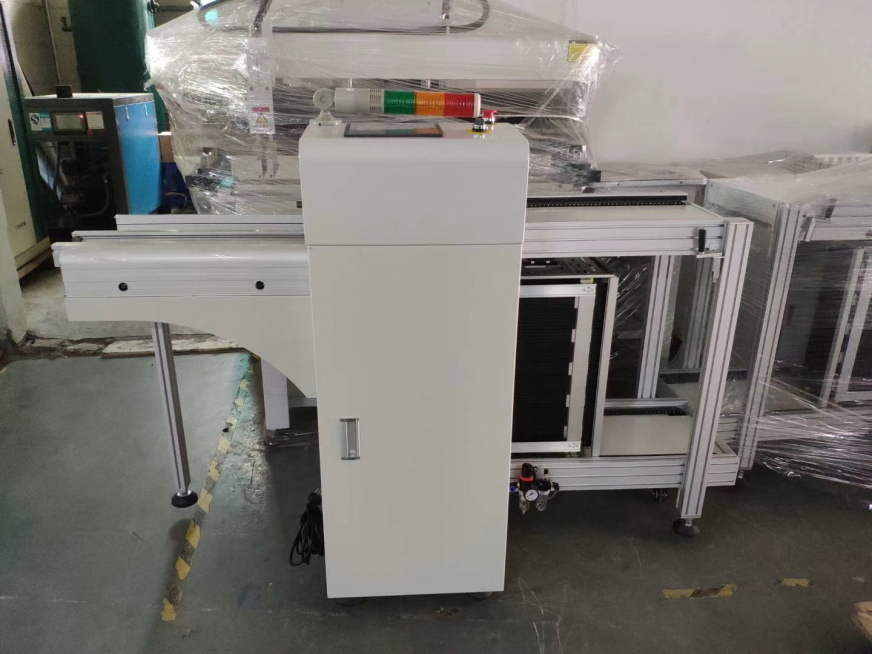

TP380全自下收板机
TP380全自下收板机
产品详情
/ PRODUCT DETAILS
*光电感器采用OMRON传感器感应
*出口安装防夹板感应器，保护PCB未完全推出而升降夹板。
*推板气缸采用电机气缸将PCB推进料架。
*设备外壳全部采用静电喷粉，表面耐用不会有掉漆。
* 此设备用于SMT和AI生产线PCB收板操作；
* PLC控制系统，真彩色触摸屏人机控制；
* 辅助定位刹车系统，定位准确，升降速度快，生产效率高；
* 多重电气配电回路保护，安全可靠；
* 声光提示报警系统，操作维护更简便；
* 兼容SMEMA接口
|
功能描叙 |
此设备用于SMT和AI生产线PCB收板操作 |
|
PCB板厚度 |
最小0.6mm |
|
料框数量 |
上输送机:1个, 下输送机:1个,(根据客户要求) |
|
步距选择 |
10mm 20mm 30mm 40mm(可调） |
|
上板时间 |
约6秒 |
|
料箱更换时间 |
约30秒 |
|
传送方向 |
左→右 右→左（根据客户要求） |
|
气源压力 |
4-6 bar, 最多10升/分钟 |
|
电源及负荷 |
100-230V交流(用户指定),单相,最大300伏安 |
|
全自动收板机设备型号 |
TP-380 |
TP-480 |
|
电路板尺寸 (L×W)～(L×W)mm |
(50x50)～(350x250) |
(50x50)～(530x460) |
|
外形尺寸 (L×W×H)mm |
1700×750×1200 |
2210×990×1200 |
|
料架尺寸 (L×W×H)mm |
355×320×563 |
535×530×570 |
|
重量 |
130kg |
185kg |
|
传送高度 900±20mm |
|
|
