YRM20高速高效模块贴片机
YRM20高速高效模块贴片机
产品详情
/ PRODUCT DETAILS

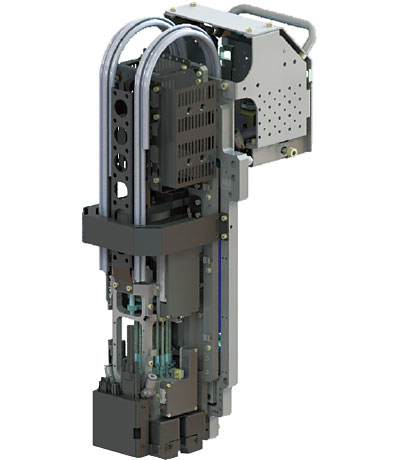

配备有可提高小型芯片元件贴装性能的转塔式贴装头。继承了“单一贴装头解决方案”的特长,无需更换贴装头,在保持高速性的状态下可支持范围广泛的元件贴装,从0201mm的超小型芯片元件到12×12mm、高度6.5mm的中型、异形元件,均可对应。

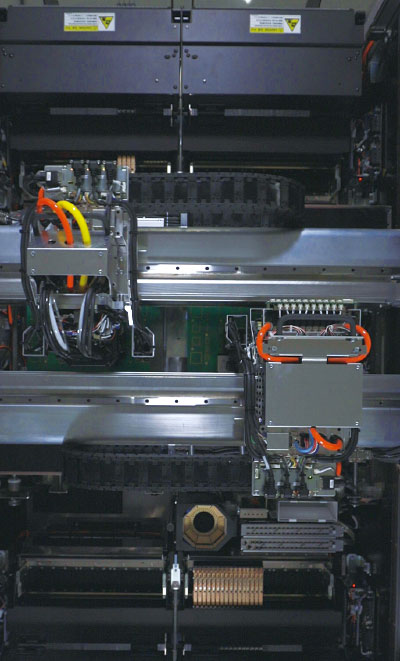

跨区作业 【NEW】
通过采用Σ系列产品的跨区运行技术,使得2个贴装头的干扰区域达到最小,提高了生产效率。

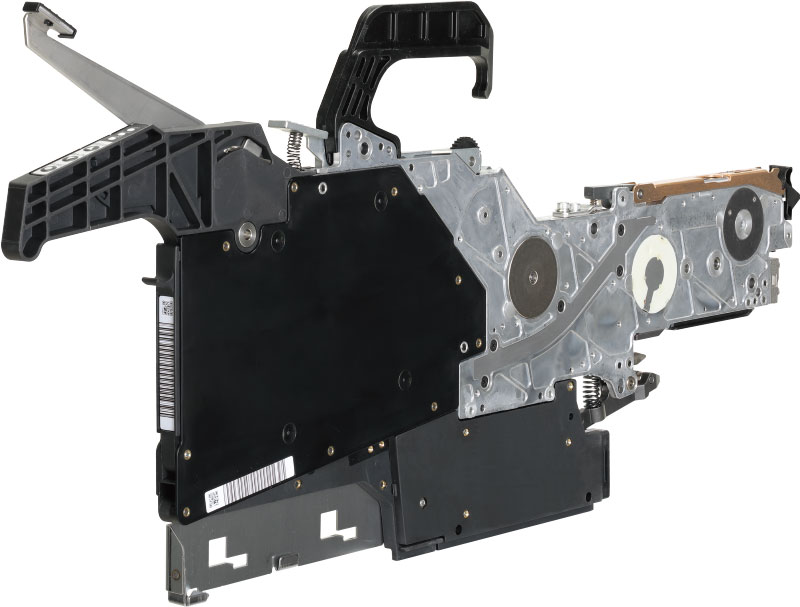

ZSR送料器 【NEW】
这是一种适用于高生产率RM贴装头的高速送料器。大幅提升了元件的传送速度,而且还支持RM贴装头的超高速吸取。

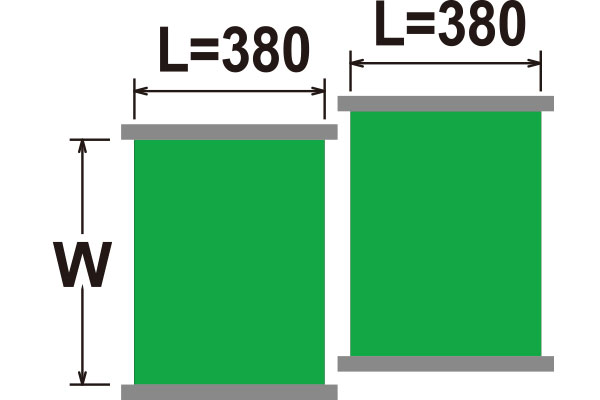

双传送台 【NEW】
双传送台(传送2张基板)
W=510
进一步改进了双传送台,使基板的对应能力得以增强(最大基板宽度达510mm),而且还实现了高速传送,基板更换时间也大幅缩短。
采用“单一贴装头解决方案”,广泛对应各种生产

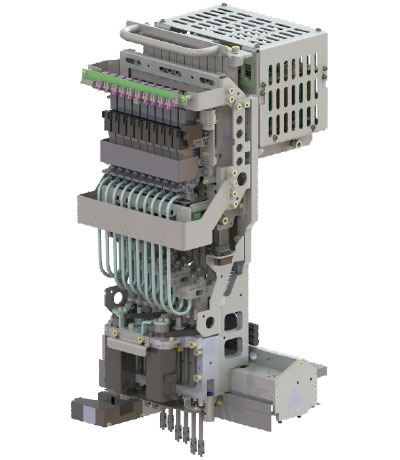

高速通用直列式HM贴装头
这是一种万能型贴装头,不仅具备高速性,而且还兼备通用性,从0201的超小型元件到55×100mm、高度15mm的大型元件均可对应。另外,通过与RM贴装头进行组合使用,还可高速贴装所有尺寸的元件。

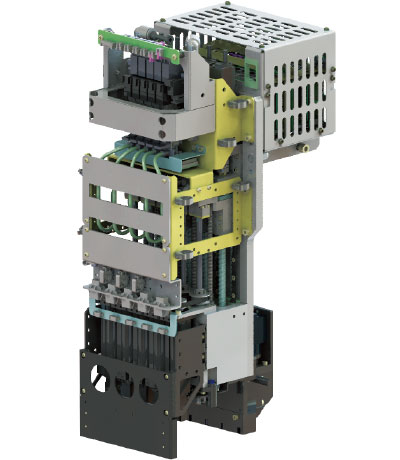

异形元件用直列式FM贴装头 【NEW】
是一种元件对应能力超宽范围型贴装头,从03015mm的超小型元件到55×100mm、高度30mm的超大型元件均可对应。另外还支持载荷控制。

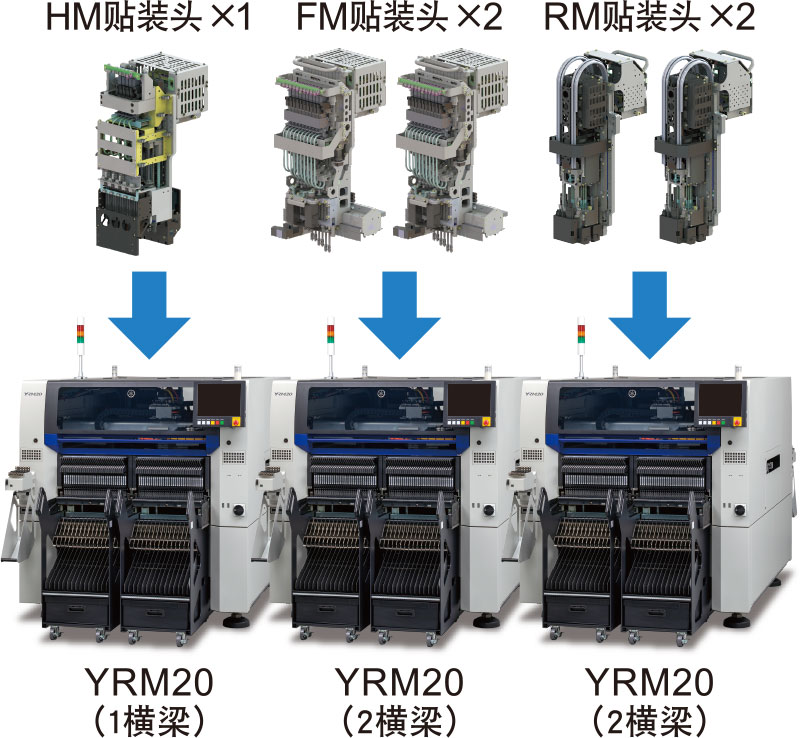

两种横梁结构
可根据贴装能力及生产形态,X轴可选择双横梁或者单横梁结构,实现了通用平台。

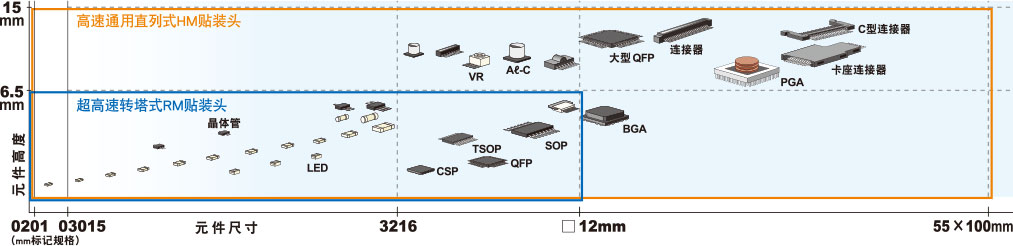

可对应的元件
标准配备可维持高品质贴装的各项功能

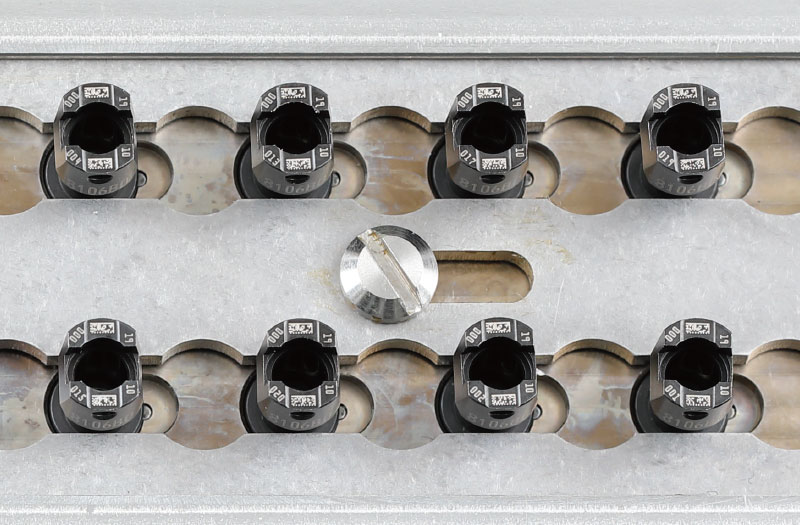

可实现高品质贴装的低冲击吸嘴 【NEW】
标准配备有超小型元件小间距贴装所必要的轻量吸嘴,可实现高速低冲击的贴装。而且,吸嘴ID完备,维修性也得以提高。

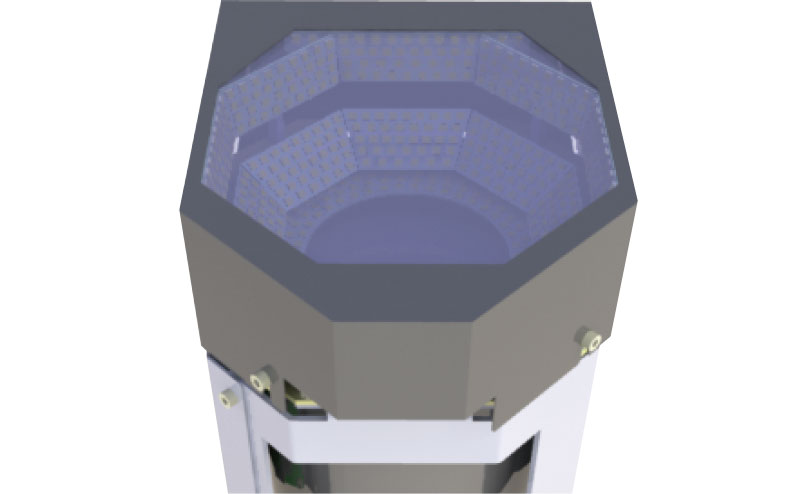

可提高贴装品质的视觉系统 【NEW】
元件识别相机可灵活切换为生产线摄影模式或区域摄影模式。而且还配备侧视相机,可提高小型元件的贴装品质。另外,还可以选配共面度检测装置。

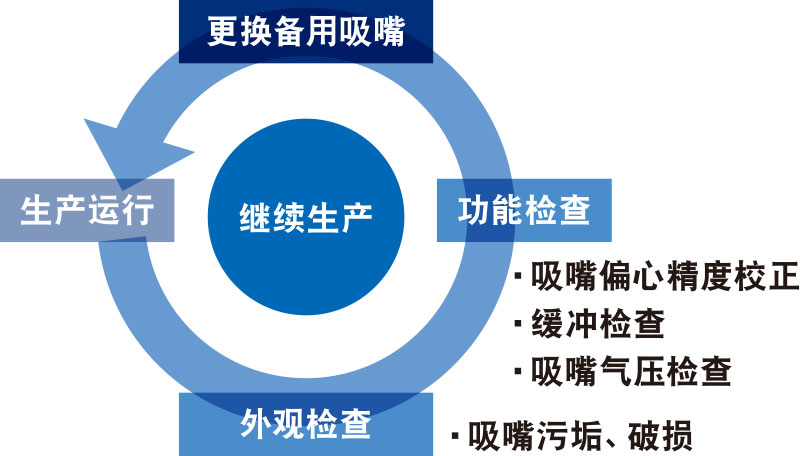

吸嘴保养/送料器维修警告功能
通过自我诊断、自我修复功能,可使吸嘴及送料器持续保持清洁的状态,继续维持高品质的生产。
通过运用丰富的功能群,实现高效生产

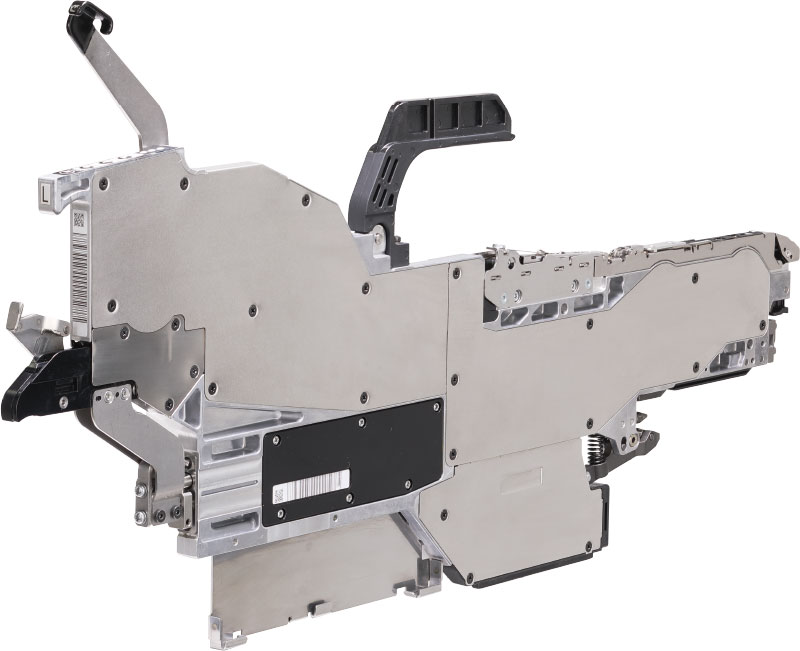

自动续料式送料器
可支持自动续料式送料器的预设系统。通过分散元件供料,减轻了操作人员的工作负荷。

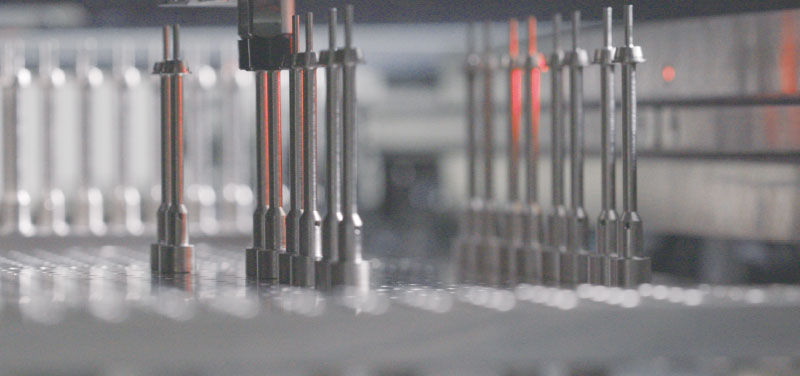

自动交换顶针功能
可自动配置顶针。通过与自动生产准备功能组合使用,可以大幅减轻生产品种更换时的工作负荷。
基本规格
机型 |
YRM20 |
|
超高速转塔式RM贴装头 |
高速通用直列式HM贴装头 |
|
(每个贴装头)吸嘴数量 |
18 |
10 |
可贴装的元件 |
0201 ~ W12 × L12mm |
0201mm ~ W55 x L100mm |
贴装能力(高效生产模式时) |
本公司最佳条件时:115,000CPH |
本公司最佳条件时:98,000CPH |
贴装精度(高精度模式时) |
本公司最佳条件时:±0.025mm Cpk≧1.0 |
|
元件品种数 |
一次性换料台车:最多128种=32联×4(以8mm料带式送料器换算) |
|
对象基板尺寸 |
双传送台规格 |
|
电源规格 |
三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
|
供給供给气源源 |
0.45MPa以上、清洁干燥状态 |
|
外形尺寸(突起部除外) |
L1,374 x W1,948 x H1,445mm |
|
主体重量 |
约2,250kg(仅主体) |
*因改良需要,规格及外观可能会有所变更,恕不另行通知。

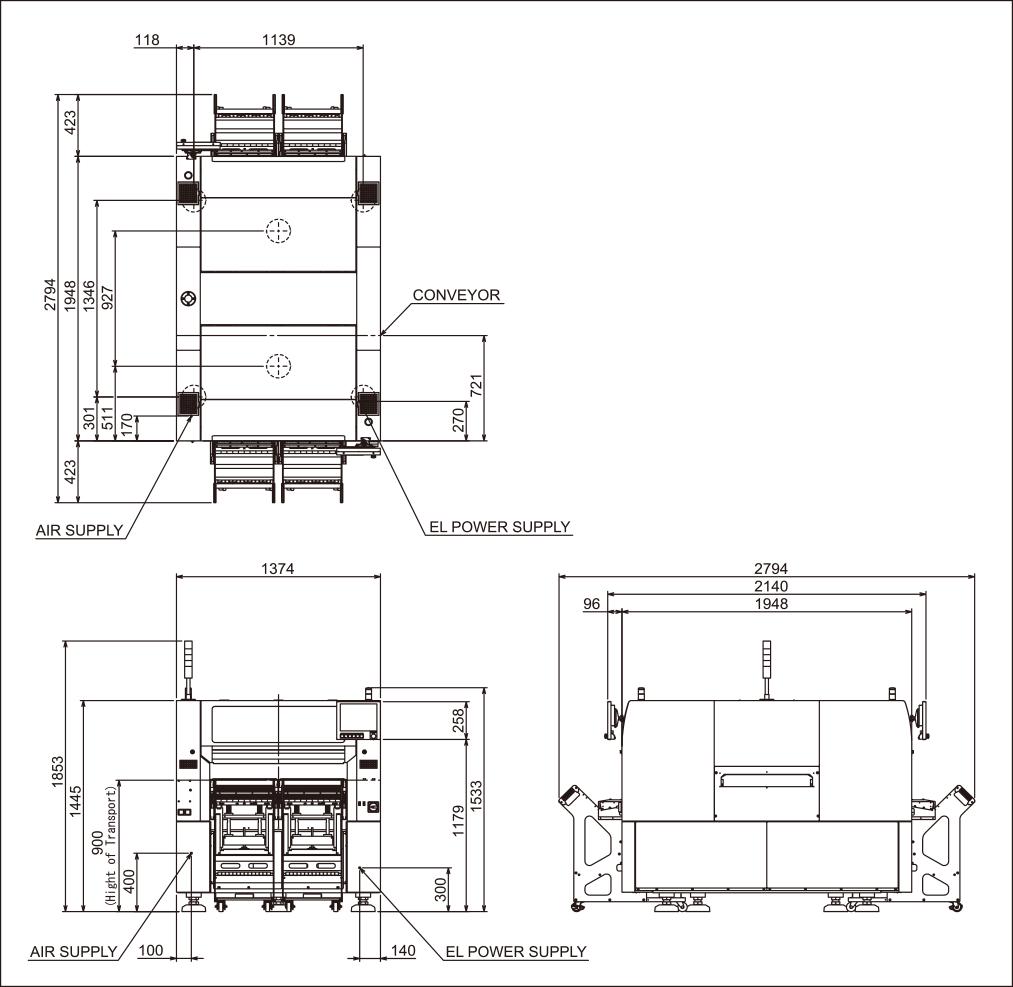

外观尺寸
